02C智能開關型

◎ 可裝配閥門: 直通球閥、三通球閥、蝶閥
◎ 額定電壓: AC/DC95V-265V，AC/DC24V
◎ 控制反饋方式: BD3J、B3J、B33J、B43J （反饋與到位同步)
◎ 特色功能：高速快開 / 斷電復位
◎ 帶報警輸出: A(繼電器觸點反饋）
◎ 可實現多位置模式
◎ 高性能無刷電機，內置過熱/過載保護
◎ 產品壽命高達2萬次
◎ 可將兩臺或多臺執行器并聯使用
※ TCR系列為全塑料外殼：ABS /PC+PET
TCN系列為壓鑄鋁外殼，表面鈍化噴塑

產品特點

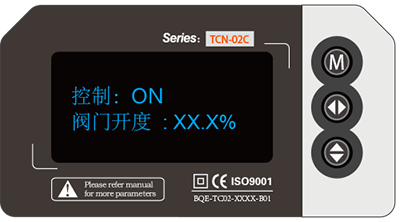

△ 采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令,約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態
及其控制命令。
△ 創免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。徹底解決機械式定位開關閥位調整的繁瑣和不便，提高現場解決問題效率。
△ 可實現多位置，在開、關位置之外增加第三個位置（或第四個位置），特別適合控制三通閥門。
△ 故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障），并可帶故障報警信號輸出。
△ 通過菜單可實現閥門控制命令的交換。
△ 通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
△ 通過菜單可實現關閥位置向開閥方向或者關閥方向偏移，極大的降低了“普通開關型機械定位”給現場調整帶來的繁瑣與不便。
△ 通過菜單可實時調整閥門的開關速度，實現慢開功能。
△ 系統可通過按鍵操作恢復出廠設置。

參數列表

標準產品

型號

額定扭矩

電壓

控制方式

反饋方式

故障信號

時間

用戶調速

回轉角度

防護等級

手動功能

位置指示

殼體材料

輸出軸

TCR-02C
TCN-02C

20Nm

AC/DC
24V

B3/ BD3
/B33/B44

J型

A型

10s

PUL/PWM

90°/180°

IP67 / F型

六角扳手
手動按鈕

機械指示
OLED顯示

ABS/壓鑄鋁

內八方
外四方

AC/DC
95-265V

≤330°

高速快開型

型號

額定扭矩

電壓

控制方式

反饋方式

故障信號

時間

用戶調速

回轉角度

防護等級

手動功能

位置指示

殼體材料

輸出軸

TCR-02CH
TCN-02CH

15Nm

DC24V

B3/ BD3
/B33/B44

J型

A型

PUL/PWM

90°/180°

IP67 / F型

六角扳手
手動按鈕

機械指示
OLED顯示

ABS/壓鑄鋁

內八方
外四方

≤330°

斷電復位型

型號

額定扭矩

電壓

控制方式

反饋方式

故障信號

時間

用戶調速

回轉角度

防護等級

手動功能

位置指示

殼體材料

輸出軸

TCR-02C-KT
TCN-02C-KT

15Nm

AC/DC
24V

KT32

J型

A型

15s

PUL/PWM

90°/180°

IP67 / F型

六角扳手
手動按鈕

機械指示
OLED顯示

ABS/壓鑄鋁

內八方
外四方

AC/DC
95-265V

≤330°

控制方式說明

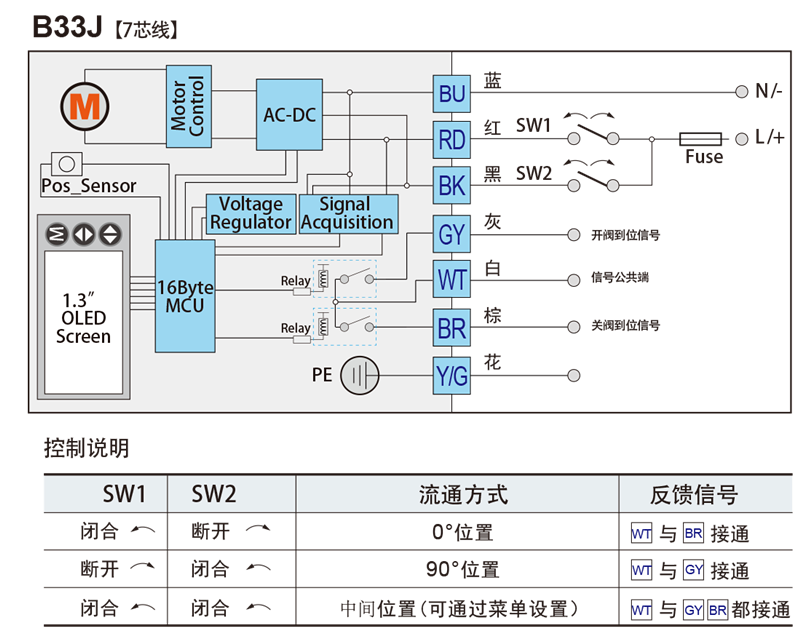

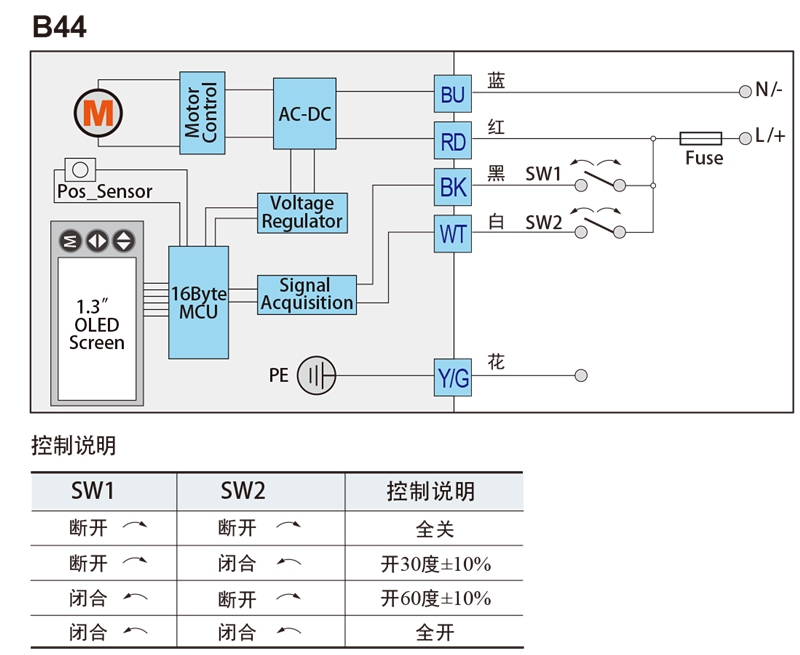

接線圖：

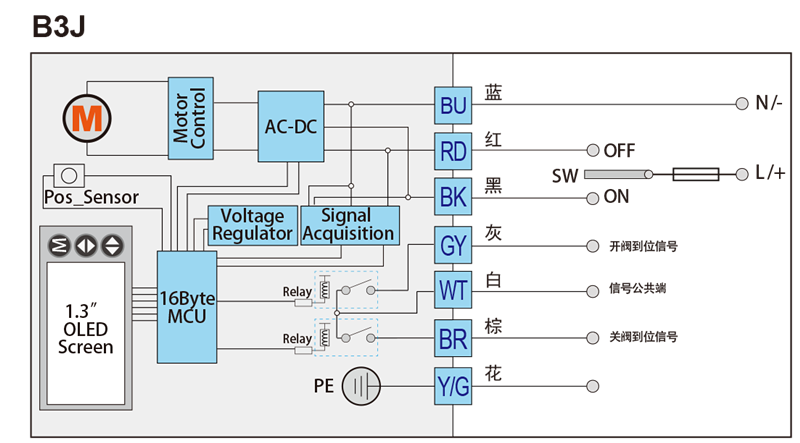

控制說明-B3J
□ SW切換至RD，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
□ SW切換至BK，電動執行器將逆時針旋轉，到位后 WT與GY接通，給出開閥到位信號。
※ 注1：執行器運行中WT與GY BR都處于斷開狀態。
※ 注2：系統斷電后，反饋信號和故障信號消失，WT與GY BR 都處于斷開狀態。

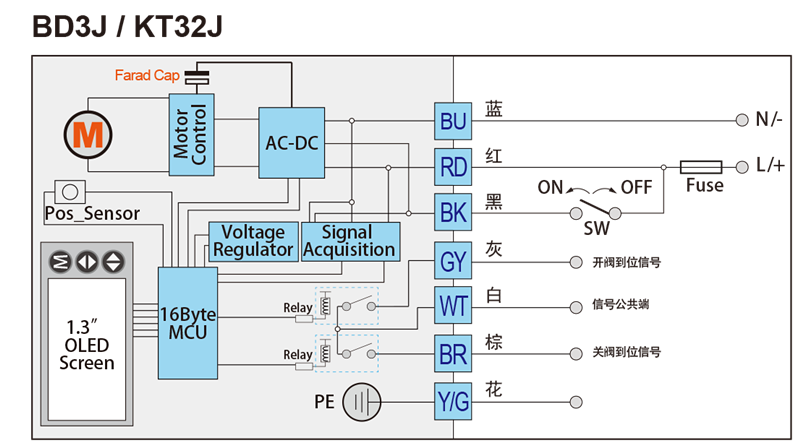

控制說明-BD3J
□ SW斷開,電動執行器將順時針旋轉,到位后WT與BR接通,給出關閥到位信號。
□ SW閉合，電動執行器將逆時針旋轉,到位后WT與GY 接通,給出開閥到位信號。
※ 注1：執行器運行中WT與 GY BR都處于斷開狀態。
※ 注2：系統斷電后，反饋信號和故障信號消失,WT與 GY BR都處于斷開狀態

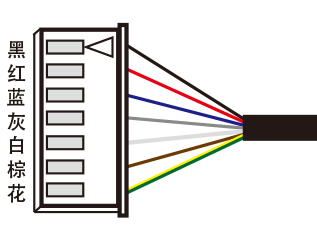

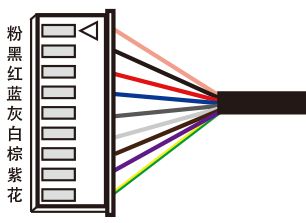

（7芯導線示意圖）

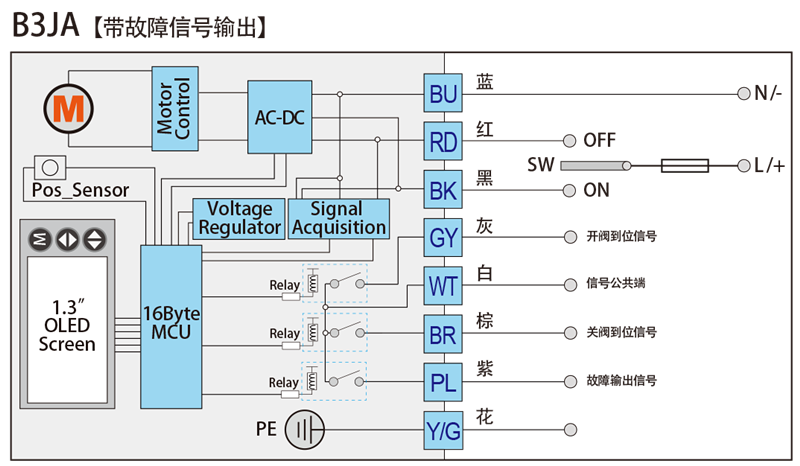

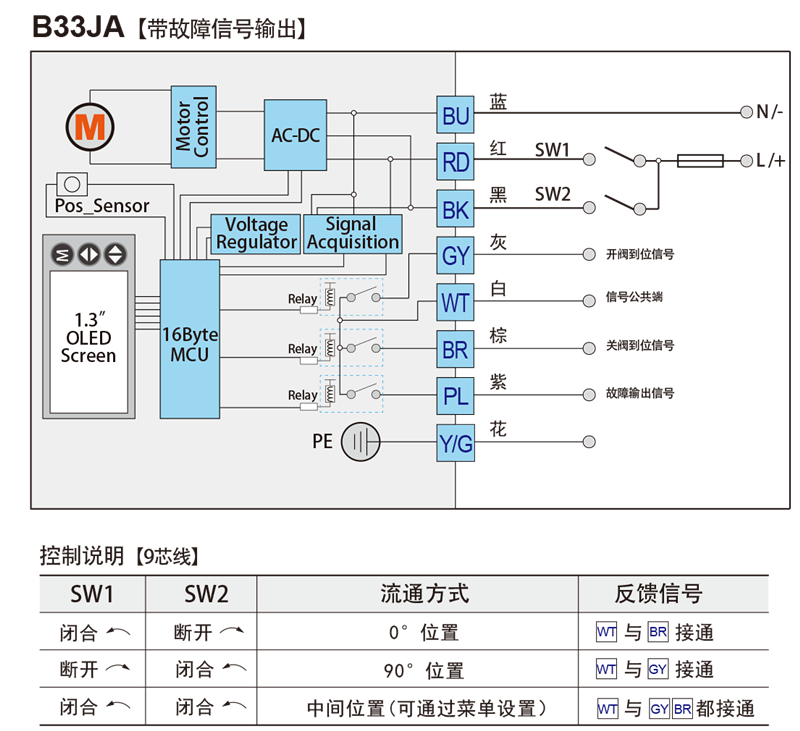

控制說明-B3JA
□ SW斷開，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
□ SW閉合，電動執行器將逆時針旋轉，到位后WT與 GY接通，給出開閥到位信號。
※ 注1：執行器運行中BR與 WT Y/G 都處于斷開狀態。
※ 注2：執行器被卡住后或者其他故障導致閥門開關不到位WT與PL接通，給出報警信號。
※ 注3：系統斷電后，反饋信號和故障信號消失,WT與 GY BR PL 都處于斷開狀態。

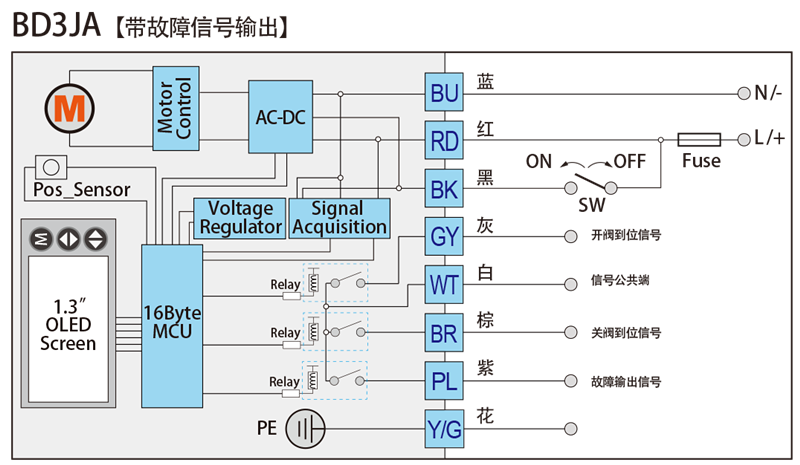

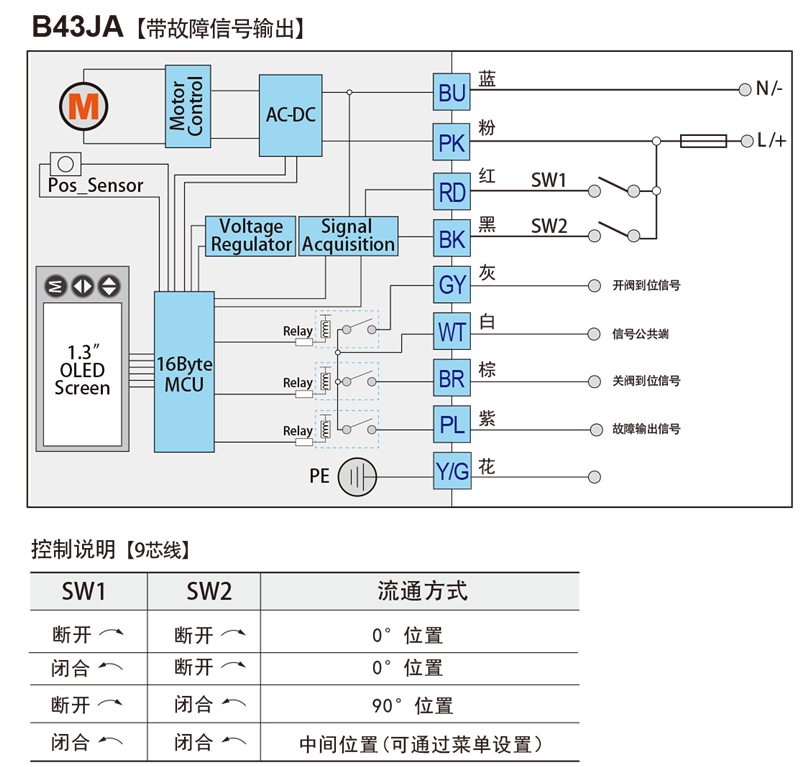

控制說明-BD3JA
□ SW斷開，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
□ SW閉合，電動執行器將逆時針旋轉，到位后WT與 GY接通，給出開閥到位信號。
※ 注1：執行器運行中BR與 WT Y/G 都處于斷開狀態。
※ 注2：執行器被卡住后或者其他故障導致閥門開關不到位WT與PL接通，給出報警信號。
※ 注3：系統斷電后，反饋信號和故障信號消失,WT與 GY BR PL 都處于斷開狀態。
