◎ 可裝配閥門: 直通球閥、三通球閥、蝶閥

◎ 額定電壓:DC24V,AC110V,AC230V

◎ 控制方式: 4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V

◎ 反饋方式: 4-20mA

◎ 控制精度: ±1%

◎ 帶報警輸出: A(繼電器觸點反饋)

◎ 高性能無刷電機，內置過熱/過載保護

◎ 壽命長達1萬次

△ 采用1.3寸OLED大屏液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令,約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態
   及其控制命令。

△ 獨創免開蓋交互式兩步調閥模式：

   1：通過按鍵控制閥門處于“逆時針全開位”后保存；

   2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。

△ 無需上述調閥，通過菜單可實現0%-100%范圍內，開關位置重新定義（例如開閥80%，關閥20%）。滿足用戶實現更為復雜的控制要求。

△ 多種控制信號可選，4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V，滿足各種復雜的現場需求。

△ 可通過菜單重新標定輸出4-20mA電流信號。

△ 可通過菜單重新采集輸入的電流（或電壓）信號。

△ 內置電機控制模塊，可對電機變頻調速控制，實現精準定位，無級調速。

△ 故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障），并可帶故障報警 信號輸出。

△ 通過菜單可實現閥門控制命令4-20mA的邏輯交換。

△ 系統可通過按鍵操作恢復出廠設置。

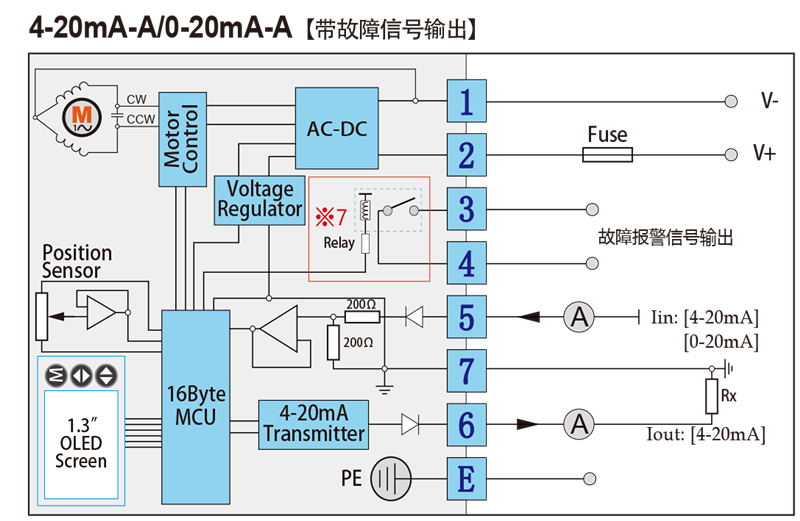

控制說明-【AC系列】   □  1、 1、2為供電端， 3、4為電機過熱報警輸出端  □  2、 5、6、7為控制反饋端，此三線禁止接電源，※ 否則會導致控制模塊損壞。  □  3、 使用之前請確認工作電壓，※ 否則會導致控制模塊損壞。  □  4、 5是控制輸入端：4-20mA，0-20mA，0-5V，0-10V，1-5V，2-10V。  □  5、 6是反饋輸出端：4-20mA。  □  6、 VOUT=IOUT·Rx  △  Rx建議使用低溫漂電阻  △  VOUT≤8V故而Rx≤400Ω（推薦VOUT=5V，即Rx=250Ω/0.25W）。  □  7、※ 可選功能：故障信號輸出：繼電器觸點輸出。觸點帶載能力0.1A/AC220V、0.5A/DC24V。   □  8、※ 4-20mA/1-5V/2-10V可通過“用戶設置”設置無控制信號閥門執行的動作：全開、全關、保持。

（AC系列接線端子示意圖）

---

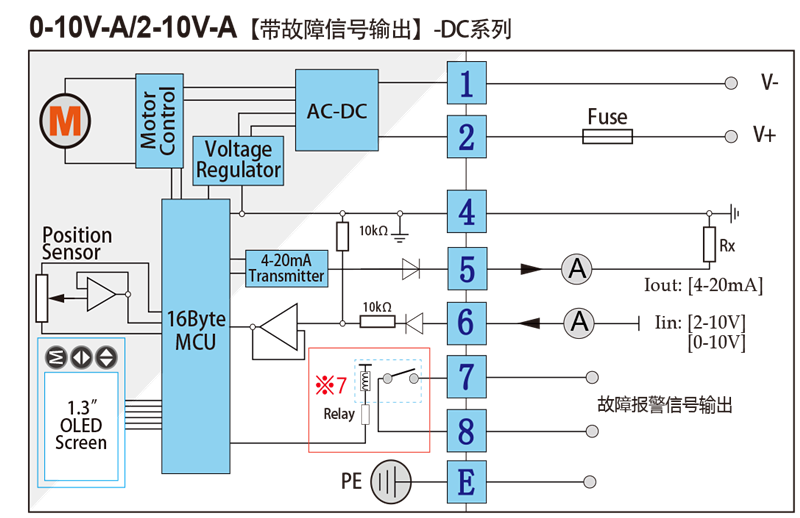

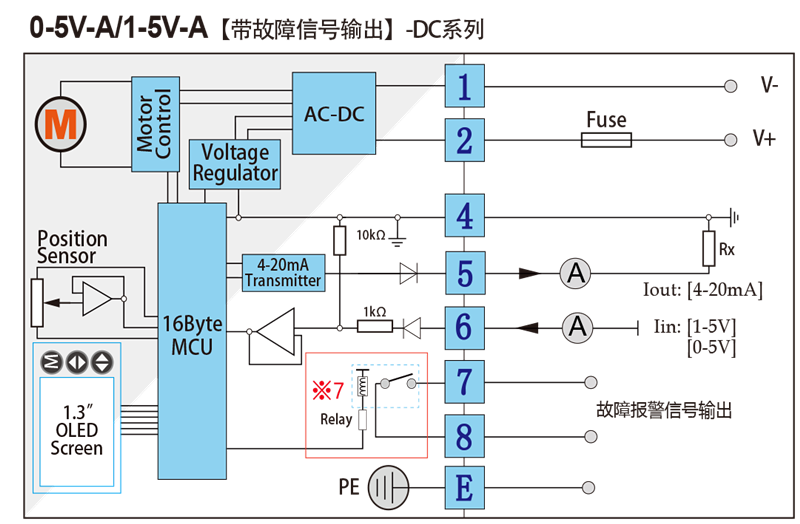

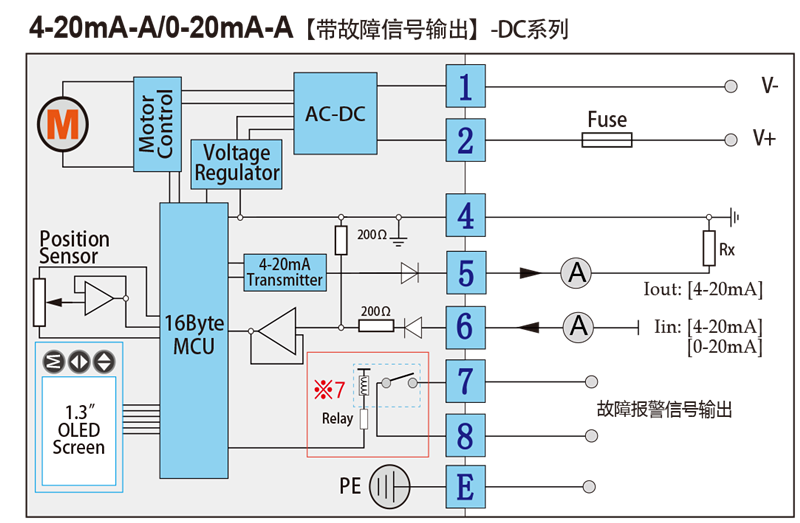

控制說明-【DC系列】  □  1、 1、2為供電端， 7、8為電機過熱報警輸出端  □  2、 4、5、6為控制反饋端，此三線禁止接電源，※ 否則會導致控制模塊損壞。  □  3、 使用之前請確認工作電壓，※ 否則會導致控制模塊損壞。  □  4、 6是控制輸入端：4-20mA，0-20mA，0-5V，0-10V，1-5V，2-10V。  □  5、 5是反饋輸出端：4-20mA。  □  6、 VOUT=IOUT·Rx  △  Rx建議使用低溫漂電阻  △  VOUT≤8V故而Rx≤400Ω（推薦VOUT=5V，即Rx=250Ω/0.25W）。  □  7、※ 可選功能：故障信號輸出：繼電器觸點輸出。觸點帶載能力0.1A/AC220V、0.5A/DC24V。   □  8、※ 4-20mA/1-5V/2-10V可通過“用戶設置”設置無控制信號閥門執行的動作：全開、全關、保持。  其他控制方式如0-20mA，0-5V,0-10V則設置無效。

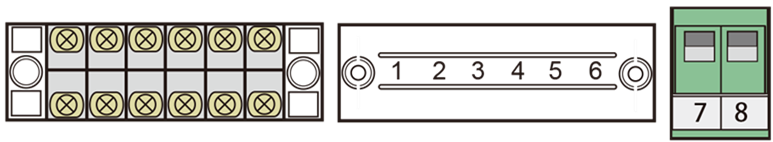

（DC系列接線端子示意圖）

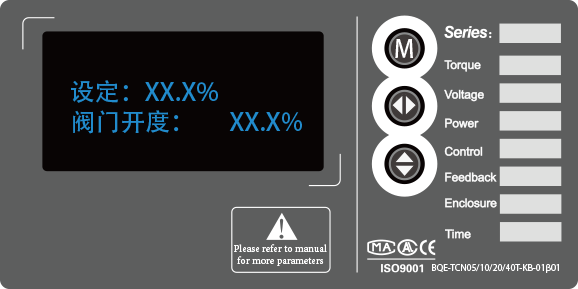

交互界面預覽

M鍵:主要是菜單的切換功能 K2鍵:主要是切換閃爍項或者調整數值 K3鍵:主要是調整數值 1.3”O(jiān)LED顯示屏：黑底藍字，128X64
