ZSRF型氣動活塞偏心旋轉閥
■ 概述
偏心旋轉閥又叫凸輪撓曲閥。我公司在參考國內外偏心閥和V形球閥的優點上，依照用戶使用需要，于近年開發的一種新型旋轉閥。

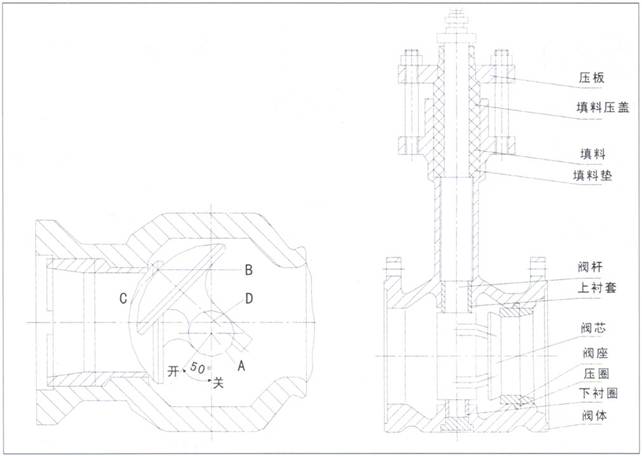

偏心旋轉閥實際上是一種弓形截球體球閥。由于該閥存在凸輪偏心，使氣動裝置在帶動閥關閉件從開啟到關閉過程中，作用在閥座上的密封力逐漸增加，使閥門關閉件的球形表面與閥座密封面由完全脫離至接觸，并逐漸增大其密封比壓，直至完全密封，反之亦然。這就大大改善了普通球閥的密封狀況和密封效果，為在球閥上使用硬質密封材料(如各種金屬及硬質合金等)創造了有利條件，并且為在高溫高壓以磨損嚴重的場合使用球閥開辟了路徑。此外，該閥由于采用了弓形截球體及對夾式連接，省去了一對法蘭，所以重量輕。另外該閥流通能力大，比單座和雙座式調節閥分別大50％和20％以上。該閥調節性能好，流量特性為修正等百分比(介于等百分比和線性之間)。因此偏心旋轉閥已大量用作調節閥使用，還當作耐沖刷耐磨蝕應用于含固體物料及高溫、高壓場合。
■ 制造特點
·填料函采用球閥類似結構，密封效果比直行程閥好得多。流經閥門的介質易于被填料密封。
·流路簡單、流暢、流阻小，且正反方向都可以。
·使用溫度范圍大。閥體與閥蓋整體鑄造。若采用長頸閥蓋，加上散熱片，使用溫度可為-40～450℃(此時閥座采用金屬密封)。
·可調比大。閥芯與閥座完全閉合后定位(注意：裝配或維修閥芯時，閥芯與兩軸之間要有一定的間隙)， 而后再用壓圈、鎖圈固定。此時由于閥芯與閥座緊密接觸，閥桿產生撓曲變形，迫使閥芯緊壓在閥座上。故可以調節的 小流量值小。可調比為R=100。
·閥芯在開啟或閉合的過程中，不像O形球閥那樣閥芯與閥座始終緊密接觸，故在同樣工況下要求執行機構的力矩小。不但節能而且對閥芯與閥座磨損小。
·閥芯與閥座閉合瞬間有剪切作用，可以切斷介質纖維，自動掃清閥座上固體顆粒，故偏心旋轉閥特別可用在含纖維、固體顆粒及不清潔的介質中。
■ 規格與技術參數
|
通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Kv |
12 |
30 |
58 |
75 |
120 |
190 |
300 |
480 |
930 |
1200 |
1900 |
|
公稱壓力 |
PN6.4MPa |
||||||||||
|
流量特性 |
修正等百分比 |
||||||||||
|
溫度℃ |
常溫型-20～180；中溫型-40～450 |
||||||||||
|
允許壓差 |
6.4 |
6.4 |
5.2 |
6.4 |
5.4 |
3.25 |
2.5 |
1.5 |
1.2 |
1.0 |
0.8 |
|
泄漏量等級 |
軟密封Ⅵ級 硬密封Ⅳ級(GB/T4213-92) |
||||||||||
|
閥芯轉角 |
50° |
||||||||||
|
氣源壓力 |
0.40～0.6MPa |
||||||||||
■ 主要零件材料
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥體 |
ZG230-450 |
閥座 |
增強聚四氟乙烯 |
|
閥軸 |
2Cr13、1Cr18Ni9Ti |
支架 |
ZG230-450 |
|
閥芯 |
ZG230-450 |
填料 |
聚四氟乙烯 |

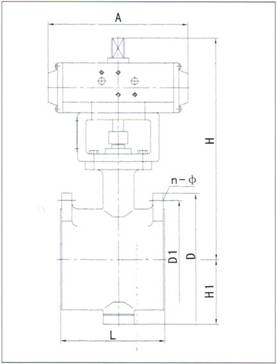

■ 外形尺寸
|
DN |
A |
L |
H1 |
D |
D1 |
N-φ |
H |
|
25 |
255 |
100 |
70 |
140 |
100 |
4-18 |
250 |
|
32 |
115 |
80 |
155 |
110 |
4-23 |
250 |
|
|
40 |
115 |
85 |
170 |
125 |
4-23 |
290 |
|
|
50 |
125 |
90 |
180 |
135 |
4-23 |
290 |
|
|
65 |
377 |
143 |
105 |
205 |
160 |
8-23 |
350 |
|
80 |
165 |
110 |
215 |
170 |
8-23 |
350 |
|
|
100 |
195 |
130 |
250 |
200 |
8-24 |
420 |
|
|
125 |
403 |
210 |
150 |
295 |
240 |
8-30 |
460 |
|
150 |
230 |
150 |
345 |
280 |
8-32 |
480 |
|
|
200 |
245 |
160 |
405 |
345 |
12-32 |
510 |
|
|
250 |
300 |
240 |
470 |
400 |
12-38 |
620 |
|
|
300 |
616 |
340 |
270 |
530 |
460 |
16-38 |
700 |
法蘭標準：JB/T79-94，PN6.4MPa，連接方式：對夾(可根據用戶要求特殊制造)
■ 選配附件
·電氣閥門定位器、空氣過濾減壓器(氣源處理三聯件)
·電磁閥(電壓、是否防爆)
·限位開關(回訊器)、閥位傳送器
·保位閥
·手輪
■ 型號編制說明
Z：執行器大類 S：氣動活塞式 RF：偏心凸輪撓曲閥，即偏心旋轉閥
■ 訂貨須知
·產品名稱、型號
·公稱通徑、公稱壓力、介質名稱、介質工作溫度
·閥門作用方式：氣開或氣關
·執行機構類型：雙作用還是單作用(彈簧復位)，是國產還是進口，是否要帶手輪
·閥體、閥內件材料要求
·其它配套附件
